智能台灯EMC测试总是过不了？问题往往出在控制板设计上

做智能台灯的工程师，应该都有过 EMC 测试卡壳的经历。

整灯做完、功能调完，满怀信心送检，结果报告一出来 —— 传导辐射超标，或者静电测试打挂。改板、重测、再改、再测，来回折腾一两个月，上市节奏全被打乱。尤其是带蓝牙、WiFi 的智能款，EMC 难度比普通台灯高一个量级，很多团队第一次做就栽在这上面。

拆解下来，台灯 EMC 不达标，核心原因集中在控制板层面。

第一个是开关电源的噪声抑制不够。LED 驱动本质上是个开关电路，MOS 管高速通断会产生大量高频噪声。如果输入侧的滤波设计不充分，共模电感、X 电容、Y 电容的参数选型或布局不合理，噪声就会顺着电源线传导出去，传导发射测试直接超标。很多方案为了省成本，把滤波电路减到最少，实验室里能亮就行，一到正式测试就露馅。

第二个是调光电路的干扰源没处理好。PWM 调光本身就是高频开关信号，如果这个信号走线太长、没有做屏蔽处理，或者和 LED 驱动回路走在一起，就会成为辐射干扰源。尤其是调光频率如果刚好落在测试敏感频段，辐射超标会非常明显。有些方案商做调光只关注亮度平滑度，完全没考虑 EMC 影响，等到整灯测试才发现问题。

第三个是无线模块的布局不规范。带蓝牙、WiFi 的智能台灯，无线模块和天线的位置非常关键。如果天线离驱动电路太近，驱动产生的高频噪声会直接耦合到天线端，导致辐射发射超标。更常见的错误是把无线模块放在金属灯杆旁边，或者天线靠近金属外壳，信号被屏蔽的同时，板上的噪声也更容易往外辐射。很多团队是先把控制板画好，再随便找个位置放蓝牙模块，这种做法 EMC 大概率出问题。

第四个是接地和屏蔽设计缺失。EMC 问题很大程度上是布局问题。强弱电回路没有分开，地平面不完整，高频回流路径走得乱七八糟，这些都会导致辐射超标。有些方案为了省成本或者受限于灯板尺寸，把 PCB 设计得非常紧凑，模拟电路和数字电路混在一起，地平面被分割得支离破碎，噪声没有干净的回流路径，只能通过空间辐射出去。

EMC 这个问题，事后整改的成本远高于前置设计。真正靠谱的做法是在方案设计阶段就把 EMC 因素考虑进去，而不是等测试不过了再补救。

具体来说有几个关键点。一是从电路架构上做噪声隔离，电源输入侧做好滤波设计，共模电感和滤波电容的参数要留足裕量，不能卡着最小值选；驱动 IC 的环路面积尽量缩小，开关节点走线短而粗，减少辐射天线效应；调光方式选择上也要考虑 EMC 表现，必要时采用复合调光方案降低干扰。

二是 PCB 布局做分区规划。强电回路、弱电回路、无线模块三个区域要清晰划分，地平面保持完整，高频回流路径短且不跨分割面。调光信号线远离驱动功率回路，必要时做包地处理。无线模块的天线区域要留出净空，远离金属件和高噪声电路。

三是无线模块和天线位置提前规划。不是随便找个空位放蓝牙模块就行，天线位置直接决定了 EMC 表现和通信质量。设计阶段就要和结构工程师沟通，把天线放在灯杆顶端或远离驱动板的位置，同时保证周围有足够的净空区域。

四是样片阶段就做预测试。不要等整灯做完才去测 EMC，控制板打样回来后，就用近场探头先扫一遍，看看哪个区域辐射最强，提前发现问题、及时调整。自有 EMC 测试设备的方案商，在这个环节能帮客户省掉大量来回整改的时间。

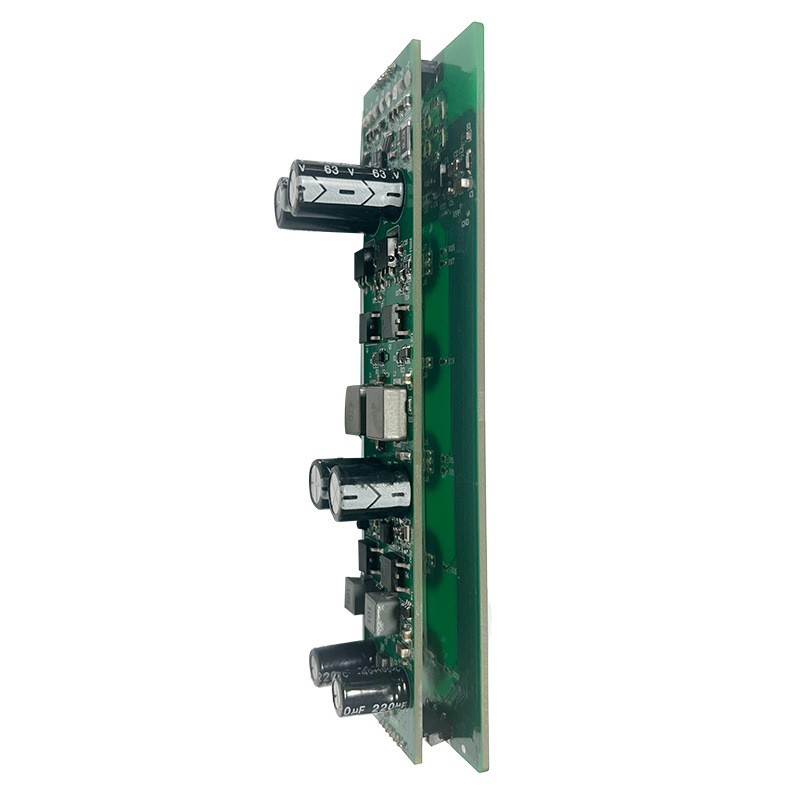

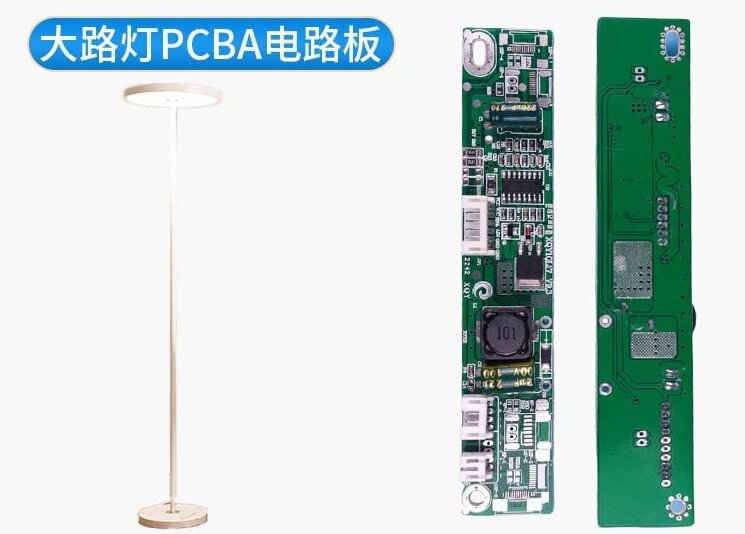

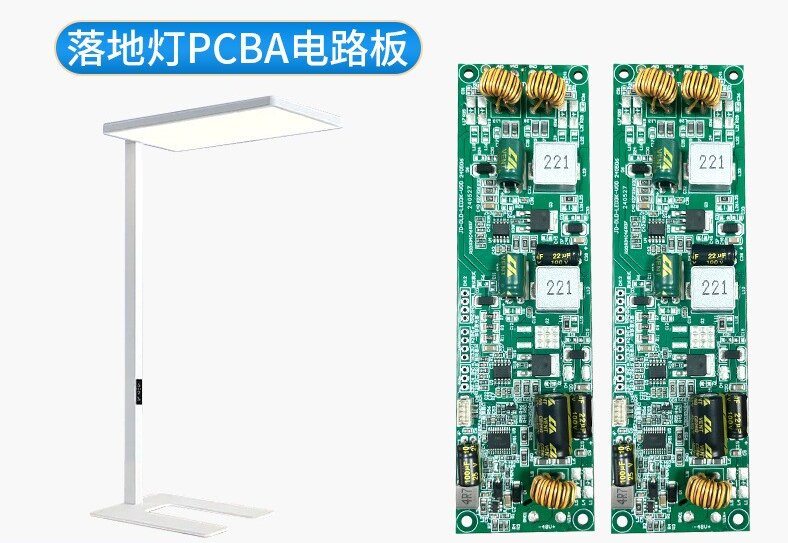

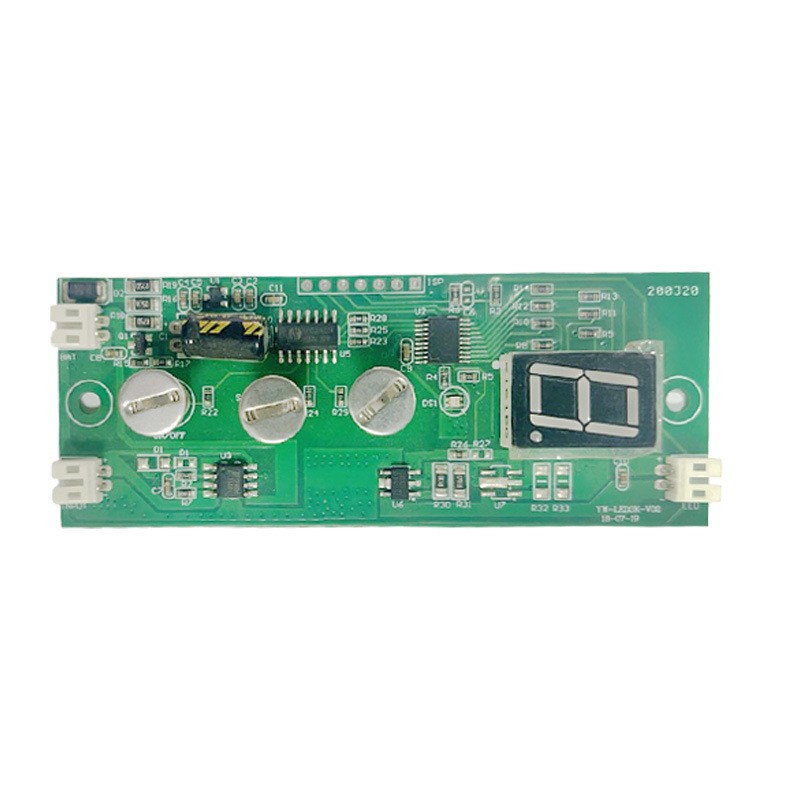

在 LED 灯控制板领域，深耕 14 年的胜控电子，在智能台灯 EMC 设计上积累了较多量产经验。其控制板在原理图阶段就统筹考虑 EMC 性能，从电源滤波、驱动环路、PCB 布局到无线模块摆放，都按 EMC 预合规标准设计。公司自有 CDNE EMC 测试设备和 ESD 静电测试设备，样片阶段即可完成传导、辐射、静电等核心项目的预测试，提前排查问题，减少客户整灯送检后的整改次数，帮助灯具厂商更顺畅地通过认证。

总的来说，智能台灯的 EMC 问题，表面是测试不过，根子往往在控制板的前期设计上。事后靠加磁珠、贴屏蔽罩去补救，成本高、效果还不一定好。真正高效的做法，是选一款在设计阶段就把 EMC 考虑进去的成熟控制板方案，从电路架构和 PCB 布局上把问题解决在前端。

灯具厂商在选控制板的时候，不妨多问一句：你们的方案在 EMC 方面做了哪些前置设计？自有测试设备能不能做预测试？这些细节，决定了你后续认证过程是一帆风顺还是反复折腾。
